Rectifieuses avec plateau tournant

SS55

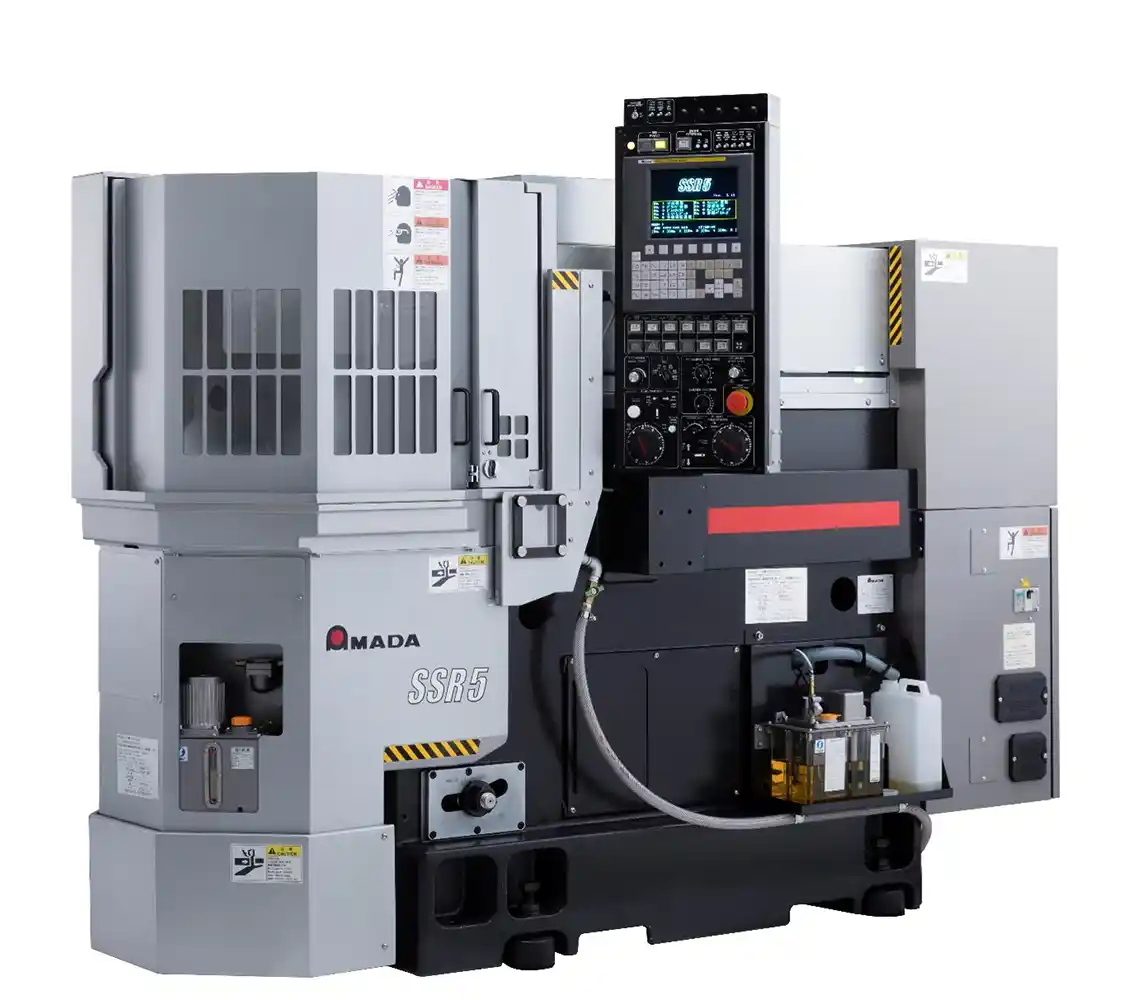

Rectifieuse à plateau tournant de haute précision, rectifieuse compacte à plateau magnétique rotatif

Si l’objectif est de produire des pièces de hautes précisions de façon fiable et pendant de nombreuses années ou si la plage de précision en μm et/ou une finition d’état de surface supérieure est requise, les rectifieuses AMADA SRR5

sont le bon choix. La rectifieuse à table rotative SSR5 est conçue pour atteindre la plus haute précision, ceci avec une utilisation aisée et une mise en oeuvre rapide pour les applications de production.

Le principe de construction sépare strictement les composants du mouvement transversal du mouvement rotatif,

Cette machine n’est pas une rectifieuse sur laquelle un plateau circulaire a été ajouté, sa conception de départ est circulaire contrairement a certains modèles du marché. Cette rigidité offre de grands avantages pour des enlèvements de matière élevés et permet une usure moindre des meules. La rectifieuse SS5 permet la production de pièces de formes circulaires avec plusieurs hauteurs ou pentes ou les pièces en série en posages multiples en production de masse.

La broche utilise la technologie hydrodynamique : elle tourne sur des coussinets à bain d’huile. Il n’y a pas d’usure au fil du temps et une capacité accrue à absorber les vibrations ; il en résulte des états de surface rectifiés extrêmement fins. En combinaison avec le refroidisseur, le maintien de la température de la broche améliore la tenue des cotes en réduisant la dilatation thermique. Ceci garanti des exigences élevées en matière d’état de surface et de planéité. La conception japonaise rigoureuse (Wasino) et surdimensionnée de tous les composants ainsi que les techniques de fabrication employée permettent une précision maximale. La conception compacte, la productivité combinée à la

haute précision destine cette machine à des cadences de rectification élevées et ceci de façon durable.

Construction lourde permettant le plus haut niveau de précision et de productivité

Mise en œuvre rapide par mode apprentissage et utilisation logiciel conversationnel

Programmes de rectification pour surfaces, pentes et formes

Plateau rotatif diamètre 508 mm

La conception de base de cette machine à table rotative offre les meilleures conditions de rigidité grâce à des composants et des entraînements optimisés de chaque axe.

La structure se compose d’un banc en fonte lourd et de haute qualité, d’une tête de broche et d’une table pour pièces. Les points forts sont les guidages hydrodynamiques grattés et sans porte-à-faux pour le mouvement transversal, la broche de rectification hydrodynamique refroidie et la programmation conversationnelle sur CNC Fanuc.

Par rapport aux rectifieuses planes standards, la rectifieuse à table rotative est jusqu’à 3 fois plus rapide, grâce à l’élimination des mouvements à vide sans travail de rectification.

Banc de la machine

Composants séparés pour la tête de broche de rectification, l’axe vertical, la table rotative

Construction en fonte rigide

Expansion de température symétrique

Centrale de lubrification intégrée

Broche de rectification + Guidages

Chariot transversal avec tête de broche directement sur le bâti rigide de la machine

Guides en V hydrodynamiques – guidage plat sans porte-à-faux dans toutes les positions

Glissières grattées à la main, comme sur toutes les rectifieuses AMADA – savoir-faire artisanal lors de la tout le processus d’assemblage

Grandes surfaces en contact, meilleures caractéristiques d’amortissement

Entraînements moteurs à courant continu avec vis à billes

Broche de rectification hydrodynamique, refroidie à l’huile

Axe vertical + table de rectification rotative

Axe vertical monté directement sur un banc de machine rigide pour obtenir la meilleure rigidité

Guidage linéaire avec rail de guidage hydrodynamique

Entraînement moteur à courant continu avec vis à billes et système de mesure direct

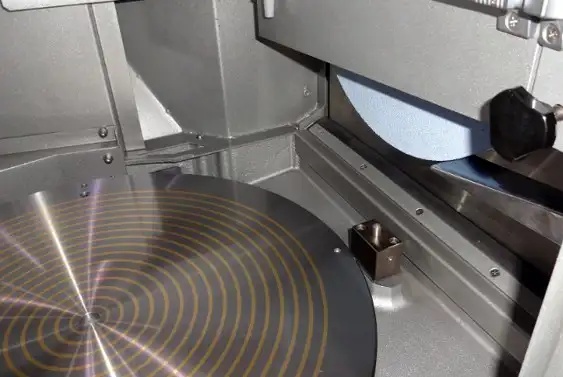

Table rotative avec plateau magnétique électro permanent intégré

Variateur à courant continu sur l’axe rotatif
