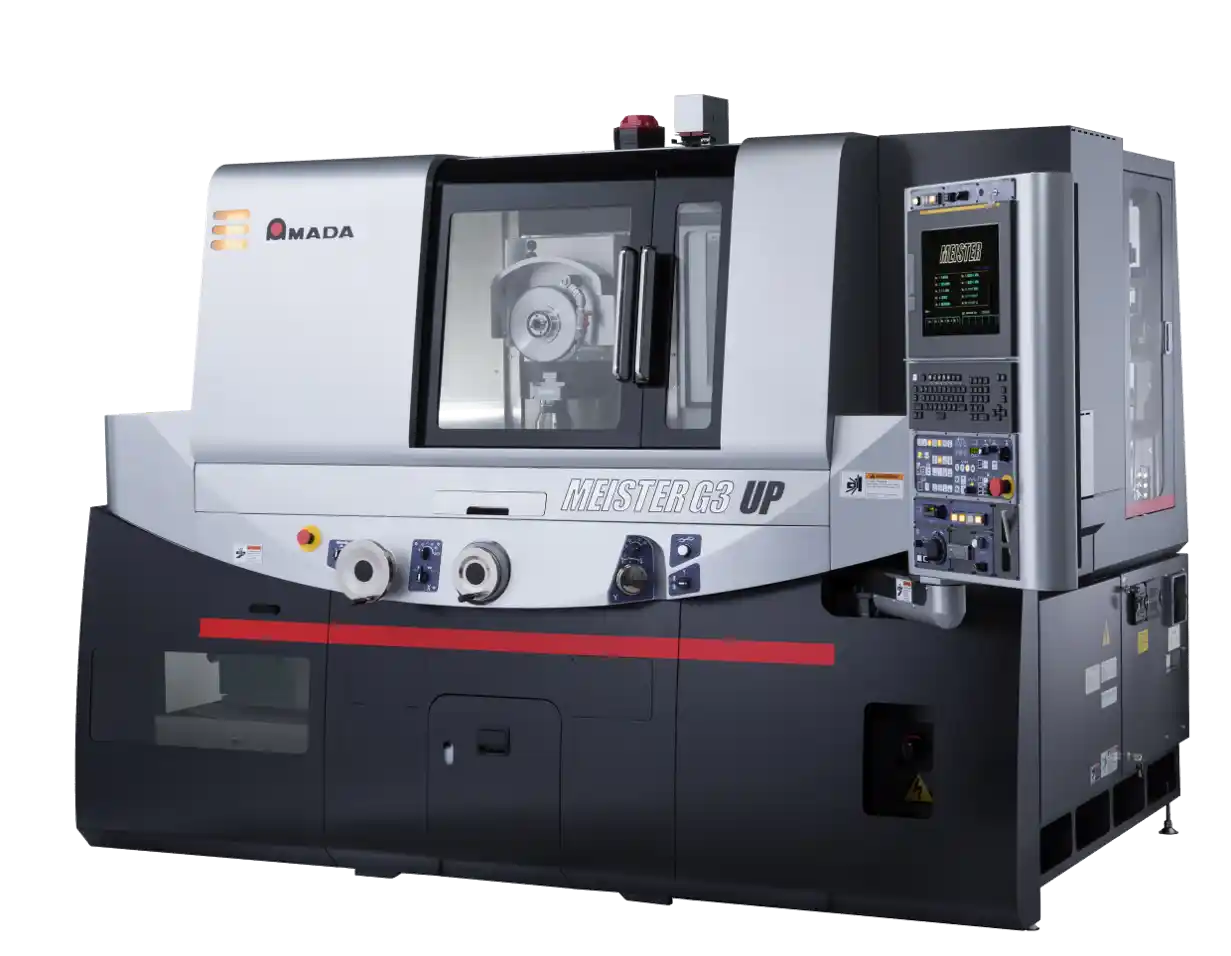

AMADA Meister G3 Up
Plateau magnétique long x Larg
500 x 200 mm
Meister
Pour obtenir des précisions dans le micron et des états de surface miroir, les rectifieuses AMADA Meister sont le bon choix.
La série rectifieuse MEISTER est synonyme de haute précision, ces rectifieuses CNC sont idéales pour les tâches de rectification sophistiqués et complexes. Leurs constructions sont réalisées en fonte massive avec des éléments réfrigérants intégrés, système de mesure à haute résolution directe avec 50 nm (0,05 um) et une précision d’entrée CN de 0,1 um.
Une vaste gamme d’équipement modulaire de différents dispositifs de dressage, caméra CCD, jusqu’à 5 cycles de rectification, entièrement automatisés
La qualité est sa vocation, elle vient du savoir-faire japonais, de la conception, la production et des composants utilisés. La preuve est finalement le résultat.
La construction massive assure la stabilité thermique et élimine les vibrations. Tous les axes sont entraînés par des servomoteurs et des vis à billes. Une unité de refroidissement séparé contrôle les influences de la température sur la broche de rectification et les composants de la machine pendant l’opération de rectification. Les manivelles électroniques de grandes dimensions disponibles pour chaque axe séparément, combinés avec un bouton d’apprentissage permettent d’assurer une exécution rapide des usinages de rectification et de minimiser le temps de programmation.

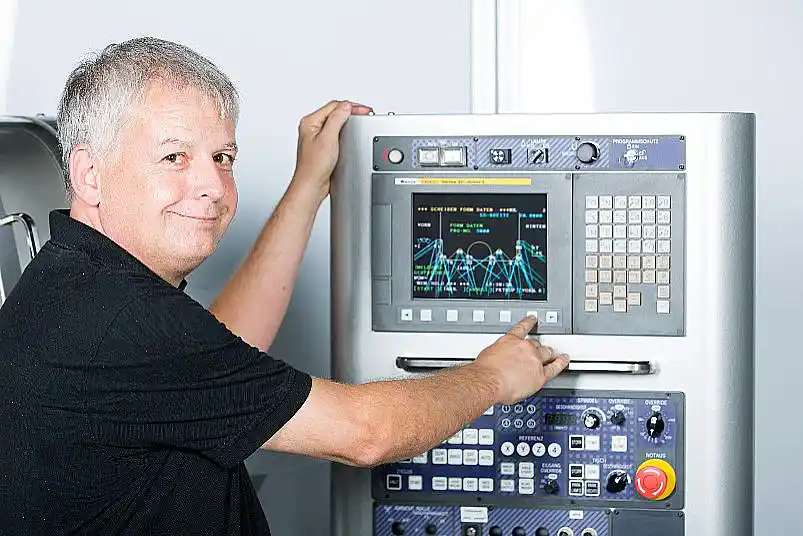

Commande numérique
La commande numérique Fanuc 32i- est un contrôleur convivial et moderne. La structure du logiciel d’exploitation est claire et logique. Les fonctions standards et les cycles de rectification permettent aux opérateurs de faire fonctionner la machine rapidement en toute sécurité.
Les axes sont équipés de systèmes de mesure de haute résolution avec 50 nm (0,05 microns). La plus petite unité programmable est de 0,1 micron. La qualité et la dimension des guidages à bille permettent un positionnement ultra précis. Mise en œuvre avec manivelles et touche apprentissage

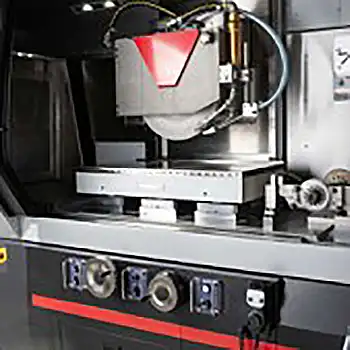

Les pièces à rectifier sont maintenues la plupart du temps avec un plateau magnétique. Une manivelle électronique simplifie le déplacement manuel pour chaque axe, un commutateur définissant l’avance pour un tour permet l’avance en manuel de façon rapide à très précis, une fois la position atteinte l’opérateur enregistre la position de la butée.
Réglages force du plateau magnétique et vitesse de rotation de la broche
La force de serrage magnétique, la vitesse de rotation de la broche peuvent être réglées durant le cycle automatique de rectification, mais aussi introduites directement dans le programme.
Programmation : Le menu principal guide l’opérateur pour sélectionner la macro nécessaire dans le mode conversationnel AMADA intégré. Le logiciel standard comprend déjà des macros pour le surfaçage, le rainurage, et les cycles de rectification. Les cycles de poche sont inclus.
Les profils de dressage de meule provenant de fichier DXF peuvent être introduits dans la machine via le logiciel optionnel Win Wop et peuvent être visualisés sur la commande numérique.

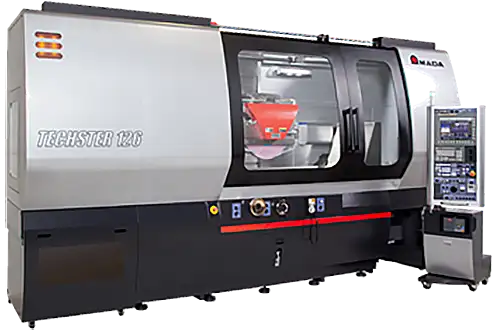

AMADA série Techster
Plateau magnétique long x Larg (mm)
Techster 52 → 500 x 200
Techster 64 → 600 x 400
Techster 84 → 800 x 400
Techster 106 → 1000 x 600
Techster 126 → 1200 x 600
Techster
Pour obtenir des précisions dans le micron et des états de surface miroir, les rectifieuses AMADA Techster sont le bon choix.
La série rectifieuse TECHSTER est synonyme de haute précision, ces rectifieuses CNC sont idéales pour les tâches de rectification sophistiqués et complexes. Leurs constructions sont réalisées en fonte massive avec des éléments réfrigérants intégrés, système de mesure à haute résolution directe avec 50 nm (0,05 um) et une précision d’entrée CN de 0,1 um.
Une vaste gamme d’équipement modulaire de différents dispositifs de dressage, caméra CCD, jusqu’à 5 cycles de rectification, entièrement automatisés
La qualité est sa vocation, elle vient du savoir faire japonais, de la conception, la production et des composants utilisés. La preuve est finalement le résultat.
La construction massive de la rectifieuse assure la stabilité thermique et élimine les vibrations. Tous les axes sont entraînés par des servomoteurs et des vis à billes. Une unité de refroidissement séparé contrôle les influences de la température sur la broche de rectification et les composants de la machine pendant l’opération de rectification. Les coulisses en Double V dans l’axe de table garantissent les meilleures caractéristiques d’amortissement, la plus grande précision et une longévité accrue.
Les manivelles électroniques de grandes dimensions disponibles pour chaque axe séparément, combinés avec un bouton d’apprentissage permettent d’assurer une exécution rapide des usinages de rectification et de minimiser le temps de programmation. La série Techster utilise des composants de grandes qualités et les compétences de techniciens très qualifiés utilisés dans un environnement de production des plus modernes.
La conception de la construction est basée sur un bâti en T en acier fortement allié pour soutenir la colonne mobile en fonte en forme de C, le guidage de la colonne se prolongeant sous la table. Cela garantit les meilleures caractéristiques thermiques et d’amortissement ainsi qu’une excellente rigidité pour atteindre les précisions les plus élevées. Ceci sur une longue durée de vie.
Tous les axes sont entraînés par des servomoteurs et des vis à billes. Le déplacement alternatif de la table est un développement breveté spécialement par AMADA. Les doubles glissières en V dans l’axe de la table sont grattées manuellement. Les guidages linéaires sont vissés directement sur le bâti de la machine. Le dispositif de refroidissement séparé contrôle l’influences de la température sur la broche de rectification et sur les règles de mesure.
Conception du banc en – T
Guidage parfait des glissières jusqu’aux extrémités
Conception en fonte ultra rigide
Unité de refroidissement
Meilleures caractéristiques d’amortissement
Conception de la colonne en – C
Large colonne optimisant par le guidage à sa base sous la table
Glissières surdimensionnées
Effort de rectification constante dans chaque position transversale
Système de refroidissement de la broche et des coulisses
Guidage de la table V-V
Conception symétrique pour une plus grande précision et une durée de vie accrue
Glissières monobloc grattées manuellement comme toutes les machines de rectification
AMADA
Glissières surdimensionnées
Précision géométrique du savoir-faire AMADA durant le processus d’assemblage
Usure et durée de vie accrue
