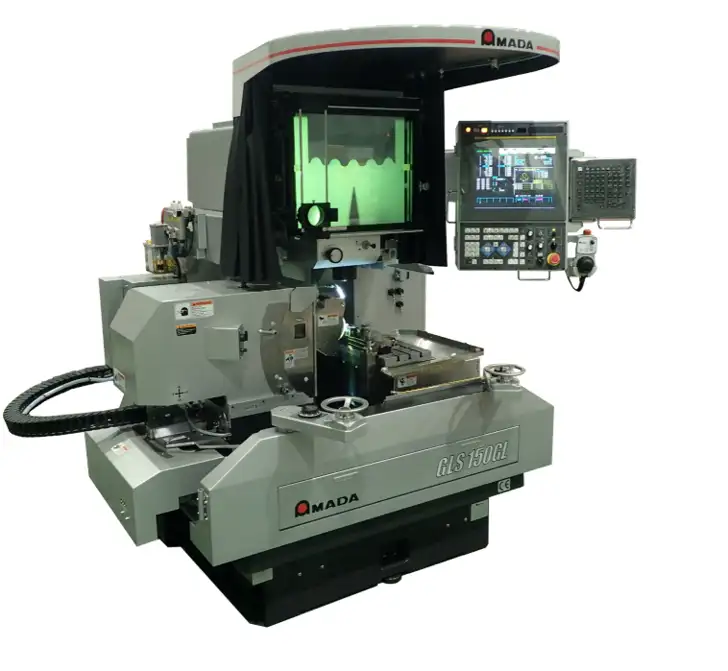

AMADA GLS 150 LED
Projecteur Led porteur de calques
Rectifieuses de profils optiques CNC
GLS

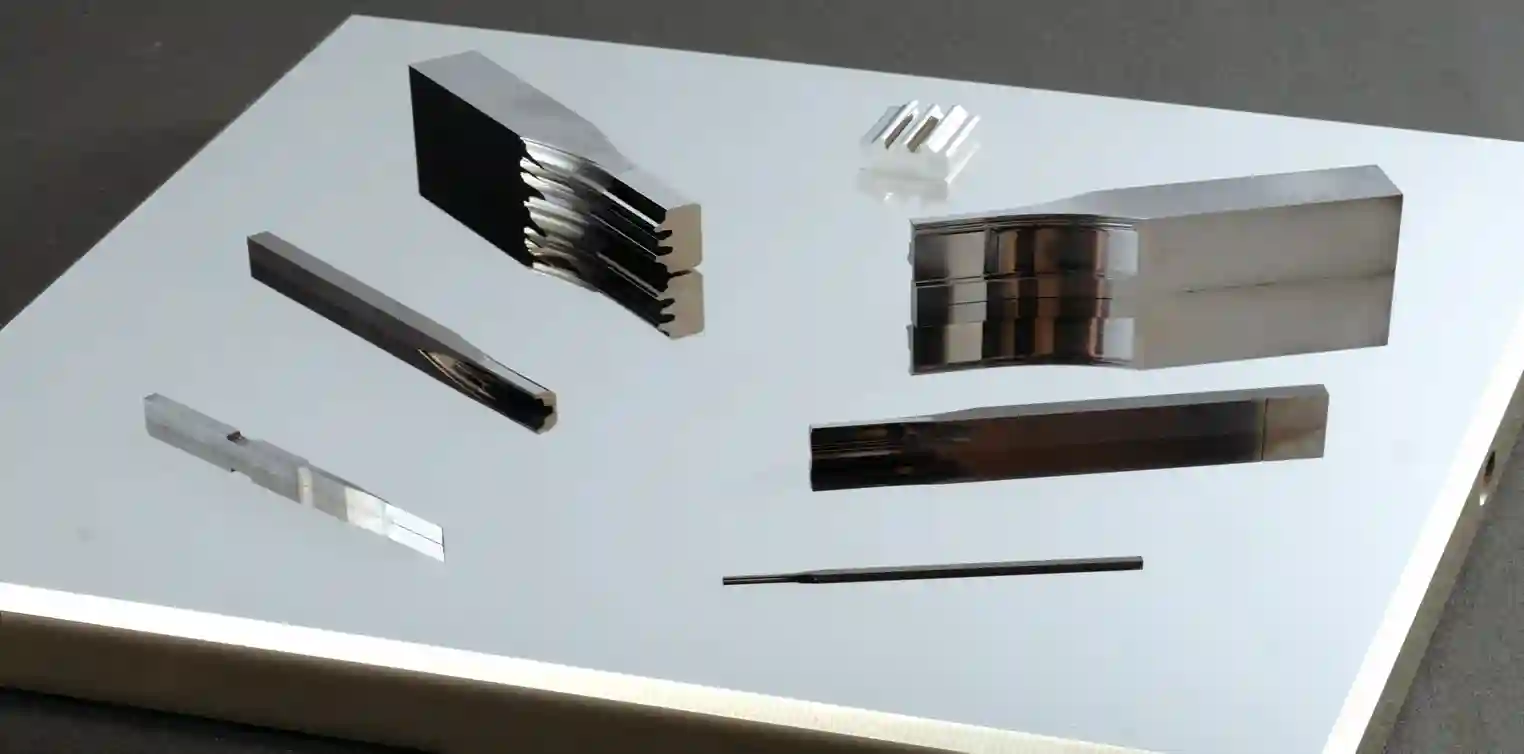

La rectifieuse de profil optique AMADA GLS est une rectifieuse universelle adaptée à la rectification ultra précise d’acier de haute qualité, de carbure ou de matériaux en céramique grâce à sa construction particulièrement rigide et stable. La nouvelle version avec le projecteur de profil disposant d’’une lampe à LED améliore encore la clarté de l’image, cette technologie évite l’échauffement des lampes halogène. La machine dispose d’un bâti, une table et une tête en fonte de qualité de fabrication supérieure, d’une très grande stabilité. Les glissières sont grattées à la main et profil en V revêtus sur une face de Turcite B fournissent une trajectoire précise avec une longue durée de vie. La broche de rectification est fabriquée avec le plus grand soin par Amada et finement équilibrée. La table de travail rainurée de la GLS est particulièrement grande, il est possible de travailler d’une façon très productive plusieurs pièces alignées, l’une après l’autre ou d’utiliser la longueur de 400 mm de la table pour y positionner un diviseur ou une broche de rectification cylindrique (Options). Les axes de la rectifieuse sont équipés de systèmes de règles de mesure haute résolution de 50 nano (0,05 μm). La plus petite unité programmable est de 0,1 μm (Résolution armoire Fanuc). Les dimensions généreuses des vis à billes apportent un positionnement et une dynamique des axes de haute précision.
Rectifieuses de profils optiques CNC
GLS
Pour stabiliser la machine dans un intervalle de température très étroite, un système de refroidissement par huile maintient la GLS dans un environnement thermique avec une plage de régulation de ± 0,1°C. Le refroidissement liquide supplémentaire de la broche de rectification garde à un niveau extrêmement bas les fluctuations de température du corps de la poupée mobile et du bâti de la machine. Mise en Œuvre rapide par l’opérateur : En mode réglage, il est possible de se déplacer rapidement et facilement d’un bout à l’autre de la pièce à l’aide des manivelles. Les temps de réglage sont très rapides avec un risque minimum car l’opérateur visualise son environnement pièce et meule sur le projecteur de profil. Le mode : Teaching playback AMADA’ permet à l’utilisateur de réaliser le programme en suivant le profil tracé sur un calque sur le projecteur en grossissement 50 fois + loupe optionnelle 2,2 fois : Une droite = 2 points validés en tangente sur le profil + validation

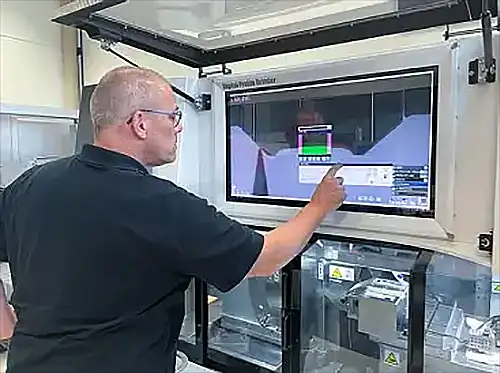

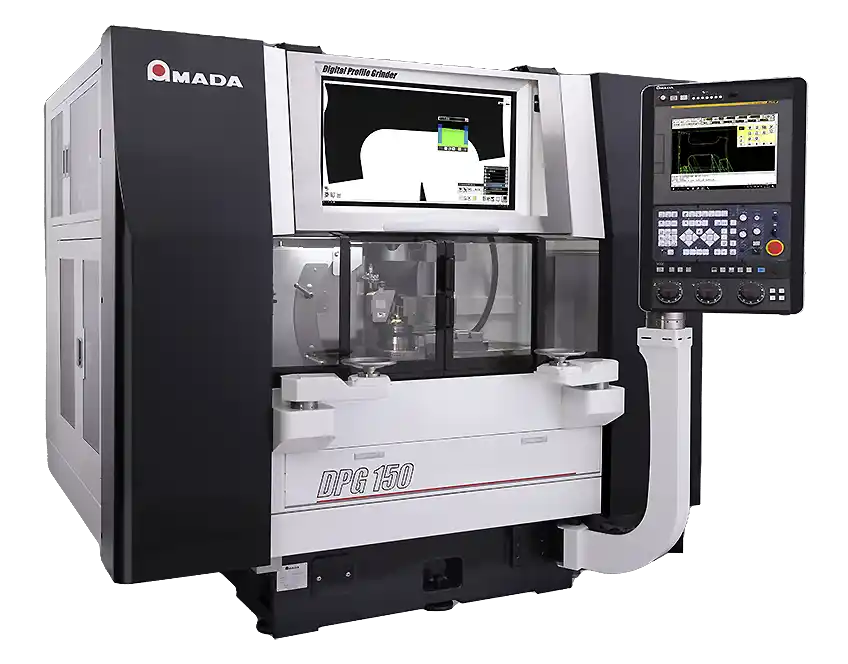

AMADA DPG 150 (Nouveau)
Arc de cercle = 3 points en tangente sur le profil + validation. Toutes les étapes de programmation d’un profil de rectification complet sont facilement et automatiquement reliées ensemble, ceci avec facilité, la plus haute précision peut être atteinte sans effort car l’empreinte du rayon de la meule monté sur la machine avec ses défauts vient servir de point de tangente, les défauts de ce rayon étant automatiquement compensés. La prise en main et la programmation de la rectifieuse de profil optique AMADA GLS est très rapide pour un opérateur n’ayant aucune expérience en programmation. La rectifieuse de profil AMADA dispose d’un justement continu de la longueur de course de la meule de 0 – 150 mm et vitesse de course réglable jusqu’à 800 coups/min. En cas de grande longueur de course, la régulation de la vitesse d’oscillation maximale est automatique. En standard : Embiellage mécanique, en option moteur linéaire. Compensation automatique de poids standard. La rectifieuse avec projecteur de profil dispose d’un refroidissement par huile de série avec contrôle de température de +/-0,1 degrés Celsius, dissipation de chaleur par un système de refroidissement par circuit d’huile dans la broche. La table de travail de la rectifieuse de profil avec projecteur dispose d’entraînement par servomoteurs avec précision programmable à 0,1 micron, la montée et la descente s’ajuste numériquement par l’opérateur (En option la hauteur peut être changée dans le programme). Le projecteur de profil de haute précision peut être ajusté pour un grossissement de 20 ou 50 fois, jusqu’à 110 fois avec la loupe du pack performance optionnel (X2, 2). De série : Lumière transmise et lumière réfléchie (Le profil d’un poinçon par exemple peut être transmis au projecteur même si le corps du poinçon est plus grand et cache la lumière, par épiscope). Le projecteur est équipé d’un volet vitré permettant de positionner de façon précise le calque ou le profil à réaliser a été préalablement imprimé sur celui-ci. Pour l’impression des calques il est nécessaire d’utiliser une imprimante de précision.
